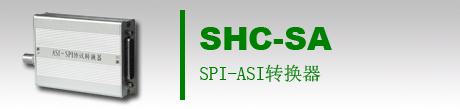

StreamHighway SPI-ASI協議轉換器 |
StreamHighway SPI-ASI協議轉換器是將SPI輸入信號轉換成ASI輸出信號的接口轉換器，是數字電視前端必備的輔助設備。
|
特點 |
·符合DVB規范
·輸入/輸出碼率在0~216Mbps之間自適應
·自適應ASI突發模式和非突發模式
·自適應188 / 204的傳輸流包長
·內置ASI輸入均衡器，保證長距離傳輸時的信號完整性和低誤碼率
|
性能參數 |
|
供電電壓（V） |
5V ± 10% |
輸入碼率（Mbps） |
0 ～ 216 |
輸入傳輸包長 |
188 / 204 |
輸入差分電平（mV） |
100 ~ 650 |
輸入共模電平（V） |
0 ~ 2.0 |
輸入阻抗（Ω） |
100 |
輸出碼率（Mbps） |
0 ～ 216 |
輸出傳輸包長 |
188 / 204 |
輸出差分電平（mV） |
800 ± 10% |
輸出阻抗（Ω） |
75 |
輸出確定抖動 |
< 10% |
輸出隨機抖動 |
< 8% |
輸出最大上升/下降時間 |
< 1.2 |
輸出串行數據率 |
270 Mbaud ± 50 ppm |
|
| |
