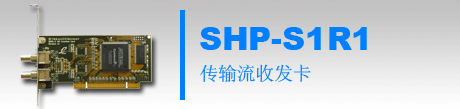

StreamHighway 傳輸流收發卡 |
StreamHighway 傳輸流收發卡是符合MPEG-II/DVB標準的PCI
V2.2板卡，提供完備的API接口函數，是數字電視設備理想的硬件開發平臺。傳輸流收發卡支持同時發送和采集各種數字電視設備的傳輸流數據，可以用作數字電視碼流發生器和采集器。
|
特點 |
·符合PCI V2.2規范，兼容33MHz/66MHz, 3.3V/5V應用環境
·輸入和輸出接口為均為ASI異步串行口，具有獨特的ASI環路輸入輸出
·最高輸入碼率可達216Mb/s
·最高輸出碼率可達216Mb/s
·具有16M字節的板載高速緩存
·支持MPEG-II,DVB,ATSC傳輸流（188或204字節）的發送
·提供完備的API接口，客戶可以進行二次開發
|
支持操作系統 |
·Microsoft Windows 98/ME、NT4.0、2000、2003、XP、Vista、Windows
7、Linux |
支持開發平臺 |
·Microsoft Platform SDK、Microsoft Visual C++、Borland Delphi、Borland C++ Builder、GNU GCC（Linux）
|
應用范圍 |
·Streamhighway 傳輸流錄播平臺
·數字電視生產測試設備信號源
·數據廣播服務器
·視頻服務器
·DVB網關
·數字電視信號源
·EPG服務器
·非線性編輯設備
·碼流分析設備
·碼流監測設備
·碼流采集或錄制設備
·節目插播設備
·其他DVB設備
|
性能參數 |
|
PCI兼容性 |
PCI 32位 / 33 MHz / 5V
PCI 32位 / 33 MHz / 3.3V
PCI 32位 / 66 MHz / 3.3V
（支持64位的PCI / PCI-X）
|
板載高速緩存（MByte） |
16 |
輸出碼率（Mbps） |
0 ～ 216 |
輸出傳輸包長 |
188 / 204 |
輸出碼率分辨率 |
8 |
輸出差分電平（mV） |
800 ± 10% |
輸出阻抗（Ω） |
75 |
輸出確定抖動 |
< 10% |
輸出隨機抖動 |
< 8% |
輸出最大上升/下降時間 |
< 1.2 |
輸出串行數據率 |
270 Mbaud ± 50 ppm |
輸入碼率（Mbps） |
0 ～ 216 |
輸入傳輸包長 |
188 / 204 |
輸入碼率分辨率 |
8 |
輸入差分電平（mV） |
200 ~ 880 |
輸入阻抗（Ω） |
75 |
輸入串行數據率 |
270 Mbaud ± 50 ppm |
|
| |
